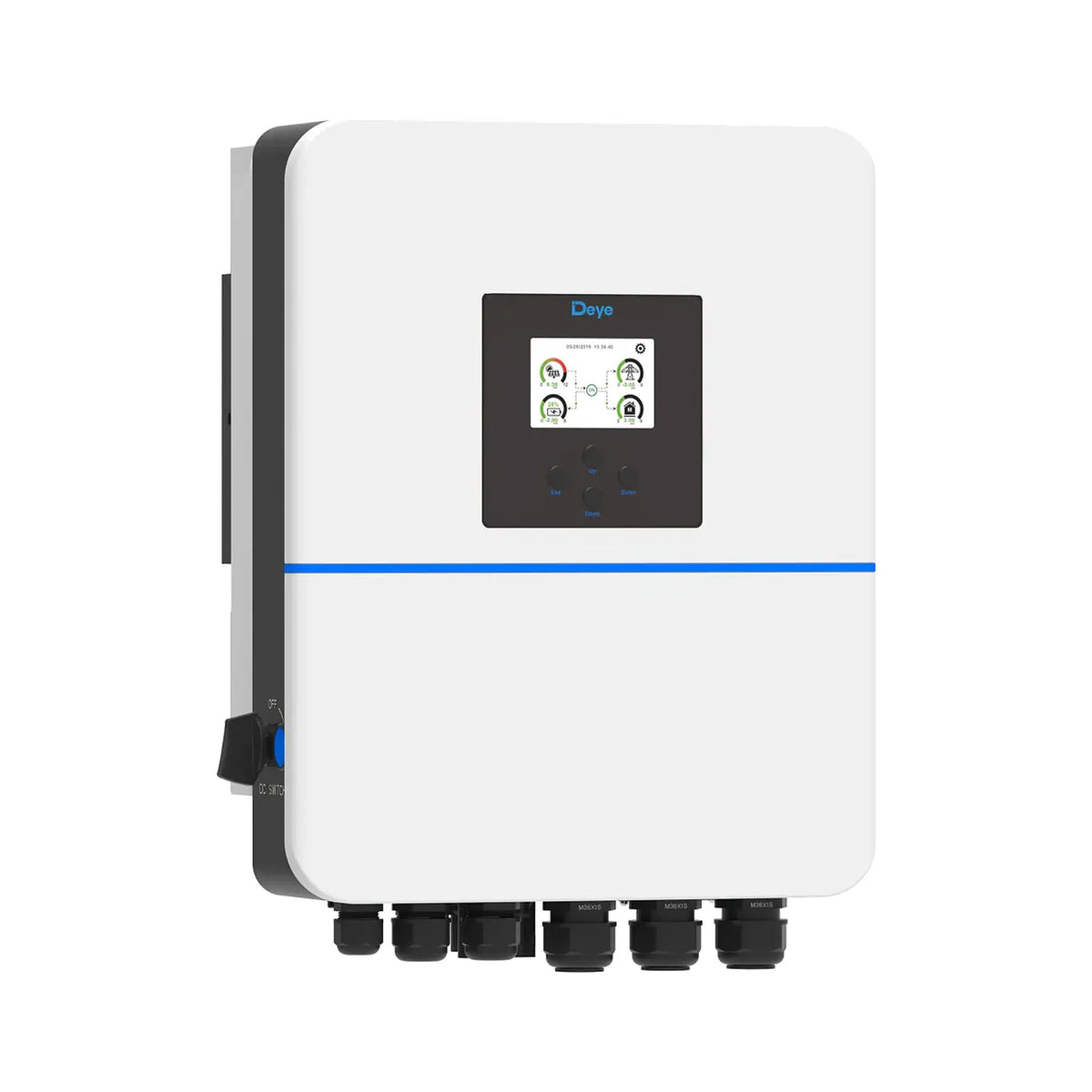

Deye SUN-10K-SG01HP3-EU-DM2 10kW Hochvolt Hybrid-Wechselrichter 3-Phasig
€1.159,00
Beschreibung
Der Deye SUN-10K-SG01HP3-EU-DM2 ist ein dreiphasiger Hochvolt-Hybrid-Wechselrichter mit 10 kW Nennleistung, der Photovoltaik, Batteriespeicher und Netzanschluss in einem Gerät vereint. Er richtet sich an Eigenheime und Gewerbebetriebe, die ihren Solarstrom speichern, den Eigenverbrauch erhöhen und sich zuverlässig gegen Stromausfälle absichern möchten.
- 100 % unsymmetrische Last – alle drei Phasen frei belastbar
- Bis zu 20 kW PV-Leistung über 2 unabhängige MPP-Tracker
- 37 A Lade-/Entladestrom & 6 Zeitfenster für den Hochvolt-Speicher
Hauptvorteile für Ihre Anlage
- Volle Phasen-Flexibilität: Dank 100 % unsymmetrischer Ausgangsleistung versorgt der Wechselrichter auch ungleich verteilte Verbraucher auf den drei Phasen zuverlässig.
- Hohe Solarerträge: Zwei unabhängige MPP-Tracker und bis zu 20 kW PV-Anschlussleistung nutzen auch unterschiedlich ausgerichtete Dachflächen optimal aus.
- Schnelles Laden: Der maximale Lade- und Entladestrom von 37 A sorgt in Verbindung mit Hochvolt-Lithiumbatterien für kurze Ladezeiten.
- Sichere Versorgung: Integrierte Notstromfunktion, AC-Kopplung für Bestandsanlagen und Generator-Anbindung erhöhen die Ausfallsicherheit.
Leistung, die zu Ihrem Zuhause passt
Als dreiphasiges Gerät speist der Wechselrichter symmetrisch oder – dank 100 % unsymmetrischer Ausgangsleistung – gezielt einzelne Phasen, sodass jeder Verbraucher zuverlässig mit Energie versorgt wird. Über die beiden MPP-Tracker lassen sich Solarstränge mit unterschiedlicher Ausrichtung oder Neigung anschließen; das steigert den Ertrag über den Tagesverlauf. Fällt das öffentliche Netz aus, wechselt das Gerät automatisch in den Notstrombetrieb und hält die angeschlossenen Backup-Verbraucher weiter am Laufen.
Speicher intelligent nutzen
Mit sechs frei konfigurierbaren Zeitfenstern bestimmen Sie selbst, wann die Hochvolt-Batterie geladen und wann sie entladen wird – etwa, um teure Netzbezugszeiten zu überbrücken. Die Kommunikation mit dem Batteriemanagementsystem erfolgt über CAN bzw. RS485, wobei sich der Wechselrichter automatisch an das jeweilige BMS anpasst. Über die integrierte AC-Kopplung binden Sie zusätzlich bestehende netzgekoppelte Solaranlagen nachträglich ein, und bei Bedarf lässt sich sogar Energie aus einem Dieselgenerator speichern. Für größere Projekte können bis zu zehn Geräte parallel betrieben werden. Mit Schutzart IP65 und einem Betriebstemperaturbereich von -40 bis +60 °C ist der Wechselrichter für die dauerhafte Außenmontage ausgelegt.
| ALLGEMEINE DATEN(Basisinformationen) | |
|---|---|
| Hersteller | Deye |
| Modell | SUN-10K-SG01HP3-EU-DM2 |
| Gerätetyp | Dreiphasiger Hybrid-Wechselrichter (Hochvolt) |
| Wechselrichter-Topologie | Nicht isoliert (Non-Isolated) |
| Montageart | Wandmontage |
| Schutzart | IP65 |
| Kühlung | Natürliche Kühlung |
| Abmessungen (B×H×T) | 376 × 470 × 244,5 mm (ohne Stecker & Halterung) |
| Gewicht | 24 kg |
| Garantie | 5 / 10 Jahre (abhängig vom Installationsort) |
| BATTERIE-EINGANG(Speicheranbindung) | |
| Batterietyp | Lithium-Ionen (Hochvolt) |
| Batteriespannungsbereich | 160 – 700 V |
| Max. Ladestrom | 37 A |
| Max. Entladestrom | 37 A |
| Ladestrategie (Li-Ion) | Selbstanpassung an das BMS |
| Anzahl Batterieeingänge | 1 |
| PV-EINGANG(Solar-Anschluss) | |
| Max. PV-Eingangsleistung | 16.000 W |
| Max. PV-Anschlussleistung | 20.000 W |
| Max. PV-Eingangsspannung | 1000 V |
| Startspannung | 180 V |
| Nenn-PV-Eingangsspannung | 600 V |
| MPPT-Spannungsbereich | 150 – 850 V |
| MPPT-Spannungsbereich bei Volllast | 362 – 850 V |
| PV-Eingangsspannungsbereich | 180 – 1000 V |
| Max. Betriebs-PV-Eingangsstrom | 18 + 18 A |
| Max. PV-Kurzschlussstrom | 27 + 27 A |
| MPP-Tracker / Strings je Tracker | 2 / 1+1 |
| AC-EINGANG / -AUSGANG(Netz) | |
| Nenn-AC-Wirkleistung (Ein/Aus) | 10.000 W |
| Max. AC-Scheinleistung (Ein/Aus) | 11.000 VA |
| Spitzenleistung (Inselbetrieb) | 1,5 × Nennleistung, 10 s |
| Nenn-AC-Strom (Ein/Aus) | 15,2 / 14,5 A |
| Max. AC-Strom (Ein/Aus) | 16,7 / 16 A |
| Max. Dauerdurchleitstrom (Netz→Last) | 35 A |
| Nennspannung / -bereich | 220/380 V, 230/400 V (0,85 – 1,1 Un) |
| Netzfrequenz / -bereich | 50 Hz (45–55) / 60 Hz (55–65) |
| Netzanschlussform | 3L + N + PE |
| Leistungsfaktor-Einstellbereich | 0,8 voreilend bis 0,8 nacheilend |
| THDi | < 3 % (bei Nennleistung) |
| WIRKUNGSGRAD & SCHUTZ(Effizienz & Sicherheit) | |
| Max. Wirkungsgrad | 97,6 % |
| Euro-Wirkungsgrad | 97,0 % |
| MPPT-Wirkungsgrad | > 99 % |
| Überspannungskategorie | OVC II (DC), OVC III (AC) |
| Überspannungsschutz-Level | Typ II (DC), Typ II (AC) |
| Schutzfunktionen | Verpolungsschutz, AC-Überstrom-/Überspannungs-/Kurzschlussschutz, Übertemperatur-, Inselnetz-, Fehlerstrom-Schutz, Isolationsüberwachung |
| KOMMUNIKATION & UMGEBUNG(Überwachung & Einsatzbedingungen) | |
| Display | LCD + LED |
| Kommunikationsschnittstellen | WiFi, RS485, CAN |
| Monitoring | GPRS / WiFi / Bluetooth / 4G / LAN (optional) |
| Betriebstemperaturbereich | -40 bis +60 °C (Derating > 45 °C) |
| Zulässige Luftfeuchtigkeit | 0 – 100 % |
| Zulässige Höhe | 2000 m |
| Geräuschpegel | ≤ 45 dB |
| Netzregulierung | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Sicherheit / EMV | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Lieferumfang
- Deye SUN-10K-SG01HP3-EU-DM2 Hybrid-Wechselrichter
- Wandmontagehalterung
- Edelstahl-Sicherungsschrauben
- Kommunikationskabel
- Stromwandler / Sensor-Klemmen – Split-Core-CT 100 A/50 mA
- Batterie-Steckverbinder mit Metallkontakten, blau
- DC+/DC- PV-Steckverbinder mit Metallkontakten, schwarz
- Spezialschlüssel für PV-Steckverbinder
- Ferritringe für BMS-/Meter-, Netz-, GEN-/LOAD- und CT-Leitungen
- Benutzerhandbuch
